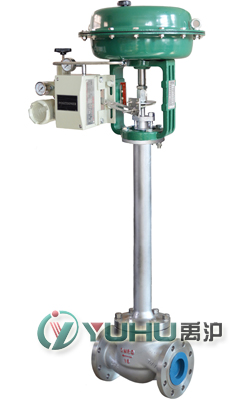

ZJHP/M-DW氣動低溫調節閥
 |
| ZJHP/M-DW氣動低溫調節閥 |
一、氣動低溫調節閥 產品概述
上海禹滬公司的ZJHP/M-DW氣動低溫調節閥是我公司專門針對超低溫工況研發的氣動調節閥產品之一。氣動低溫調節閥在石油、化工、冶金等工業經營過程的自動控制中得到廣泛的應用。氣動低溫調節閥它特別適用于-60~-196℃低溫狀態下的介質（如液氧、液氮等）的調節。為確保調節精度，必須配用閥門定位器。超低溫氣動調節閥是單座調節閥、雙座調節閥的變形產品。它與常溫調節閥不同之處在于采用長頸型上閥蓋，使填料處于常溫下工作。氣動低溫調節閥由閥門定位器給出信號壓力輸入到氣動薄膜執行機構的氣室，產生推力，通過連接桿件帶動閥芯，閥芯位置的變化使閥的流通截面積變化，實現對介質流量的調節。
二、氣動低溫調節閥 技術參數
（1）閥體參數
| 公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 閥座直徑(dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 額定流量系數(KV) |
單座 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
875 |
1250 |
| 套筒 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
155 |
250 |
370 |
580 |
900 |
1300 |
| 允許壓差(MPa) |
單座 |
3.8 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0,7 |
0.6 |
0.5 |
0.3 |
0.1 |
| 套筒 |
6.4 |
6.4 |
5.2 |
5.2 |
4.6 |
4.6 |
3.7 |
3.7 |
3.5 |
3.1 |
3.1 |
2.6 |
2.2 |
| 公稱壓力(MPa) |
1.6、2.5、4.0、6.4 |
| 額定行程(mm) |
16 |
25 |
40 |
60 |
100 |
| 執行器型號 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
| 閥蓋形式 |
低溫型-10～-196℃、超低溫型-196～-250℃ |
| 壓蓋形式 |
螺栓壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
| 閥體材質 |
不銹鋼(CF8、CF8M、CF3、CF3M) |
（2）閥內件參數
| 閥芯形式 |
單座柱塞式閥芯、套筒導向型閥芯 |
| 流量特性 |
線性、等百分比 |
| 閥芯材料 |
不銹鋼 (304、316、316L) |
（3）執行器參數
| 配置執行器類別 |
ZHA/B多彈簧簿膜執行機構 |
| 執行器型號 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
| 有效面積(cm2) |
350 |
350 |
560 |
900 |
1400 |
| 行程(mm) |
10、16 |
24 |
40 |
40、60 |
100 |
| 彈簧范圍(KPa) |
20～100（標準）、20-60、60-100、40-200、80-240 |
| 膜片材料 |
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
| 供氣壓力 |
140～400KPa |
| 氣源接口 |
RC1/4" |
| 環境溫度 |
-30～+70℃ |
| 可配附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
| 作用形式 |
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
三、氣動低溫調節閥 性能指標
| 項目 |
不帶定位器 |
帶定位器 |
| 基本誤差% |
±5.0 |
±1.0 |
| 回差% |
≤3.0 |
≤1.0 |
| 死區% |
≤3.0 |
≤0.4 |
| 始終點偏差% |
氣開 |
始點 |
±2.5 |
±1.0 |
| 始點 |
±5.0 |
±1.0 |
| 氣關 |
始點 |
±5.0 |
±1.0 |
| 終點 |
±2.5 |
±1.0 |
| 額定行程偏差% |
≤2.5 |
| 泄露量L/h |
0.01%×閥額定容量 |
| 可調范圍R |
50：1 |
溫馨提示：如需詳細產品資料，請與本公司技術部或銷售部聯系，聯系電話021-51078175。
